ケルン・ライン工科大学（RFH）は、産業パートナーであるシュヴァノーク・ジークフリート・ギュンタート社と協力し、チップブレーカーを備えたカスタムプロファイルツールの設計・開発を行いました。このプロジェクトでは、AdvantEdgeを用いて様々なタイプのチップブレーカーを評価しました。温度、応力、ひずみなどのパラメータを、様々なチップブレーカー設計におけるチップのシミュレーション結果と比較することで、各段階で的確な判断を下せるようにしました。
ケルン ライン音楽学校

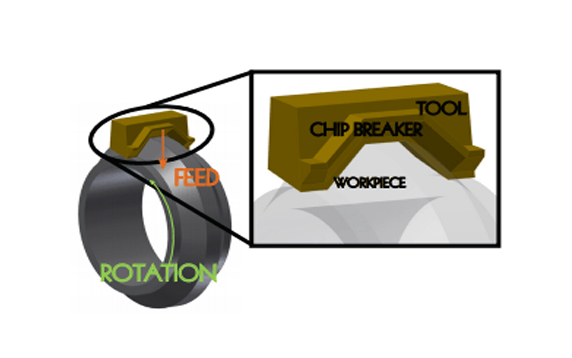

プロファイルツールにおけるチップ破砕形状のシミュレーション支援設計および寸法決定
チャレンジ
溝加工工具では、切りくずブレーカー形状は一般的です。しかし、接触面積の長いプロファイル工具では、切りくずの形状と流れを制御するという特有の課題が生じます。これらのプロファイル工具を、切りくずの破砕に適さない延性材料の加工に使用する場合、さらに複雑さが増します。.
アプローチ

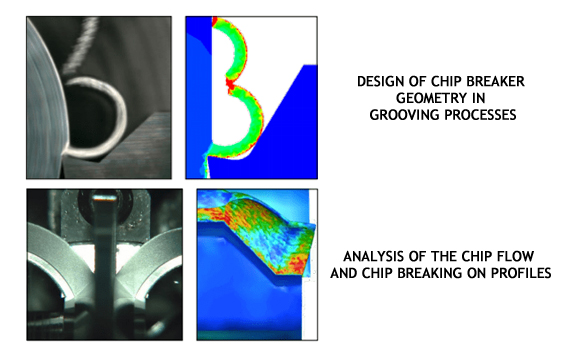

RFHの研究チームはまず、2Dシミュレーションを用いて、各チップブレーカー設計におけるチップ破砕プロセスを検証することに注力しました。これにより、より迅速な結果が得られ、3Dシミュレーションを用いた詳細な解析を行うチップブレーカーの候補を絞り込むことができました。最も効果的なチップブレーカー設計の基本形状が決定した後、STEPファイルモデルをAdvantEdgeにインポートし、内部コーナーにおけるチップの折り畳みの影響と、チップ破砕におけるその役割を研究しました。
インパクト
2Dシミュレーションと3Dシミュレーションを組み合わせたアプローチは、最終的なプロトタイプ設計を選択する際の意思決定を迅速化するのに役立った。
